Programator - Jak wybrać i wgrać firmware do elektroniki?

W elektronice programator jest mostem między plikiem z firmware a układem, który ma zacząć działać zgodnie z projektem. Przydaje się przy mikrokontrolerach, pamięciach, sterownikach sprzętów domowych, routerach, akcesoriach VR i wszędzie tam, gdzie trzeba wgrać, sprawdzić albo zabezpieczyć zawartość pamięci. Najczęściej patrzę na ten temat nie jak na pojedyncze urządzenie, ale jak na zestaw: sprzęt, aplikację i sposób komunikacji z układem.

W tym tekście rozbijam sprawę na praktyczne części: czym różni się narzędzie sprzętowe od programu na komputer, jak wygląda sam proces wgrywania, jakie rozwiązania dominują obecnie i na co uważać przy wyborze. To oszczędza czas, zwłaszcza gdy celem jest nie teoria, tylko realne uruchomienie płytki, modułu albo urządzenia.

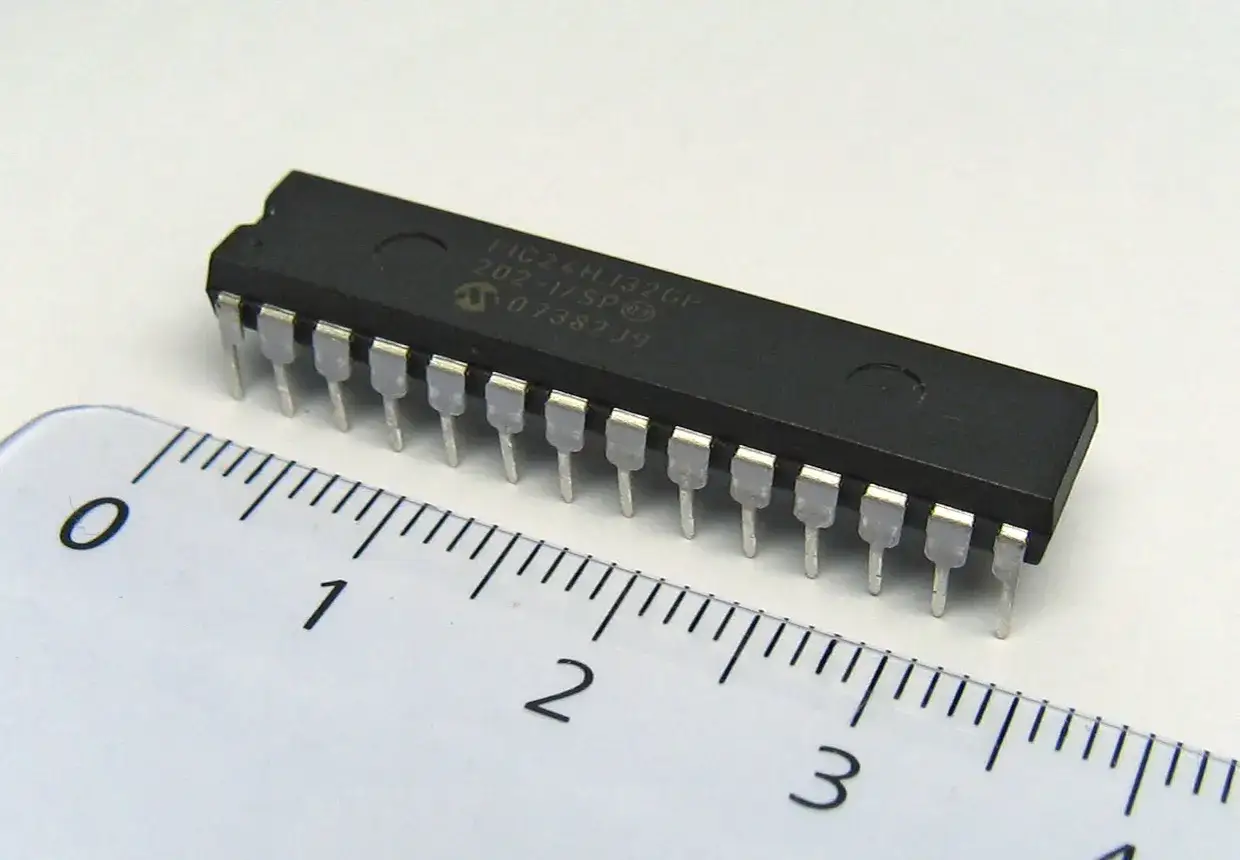

Czym jest to narzędzie i po co się je stosuje

Najprościej mówiąc, służy do zapisania do układu tego, co ma on potem wykonywać. W praktyce chodzi zwykle o firmware, czyli oprogramowanie zapisane w pamięci urządzenia i sterujące jego zachowaniem. Taki zapis trafia najczęściej do pamięci Flash, czasem do EEPROM albo do układów z pamięcią OTP, gdzie część danych zapisuje się tylko raz.

To ma znaczenie nie tylko w elektronice DIY. Tego samego mechanizmu używa się w routerach, kontrolerach, licznikach, sterownikach AGD, płytach głównych, modułach komunikacyjnych i akcesoriach dla graczy. W praktyce często programuje się nie całe urządzenie, lecz jego moduł: płytę sterującą, układ komunikacyjny, panel dotykowy albo pamięć z konfiguracją. Kiedy rozdzielimy te role, łatwiej dobrać właściwy wariant do projektu.

Właśnie dlatego nie traktuję tego tematu jako jednego „magicznego kabla”. To raczej zestaw narzędzi, które muszą pasować do konkretnego układu, napięcia i sposobu uruchamiania. Dzięki temu łatwiej zrozumieć, dlaczego jedno rozwiązanie działa na płytce testowej, a drugie jest potrzebne dopiero na etapie serwisu lub produkcji. Najłatwiej to zrozumieć, gdy rozdzieli się sprzęt od oprogramowania, bo to nie są zamienne pojęcia.

Sprzęt, aplikacja i bootloader pełnią różne role

Tu łatwo o pomyłkę, bo na rynku pod jedną nazwą funkcjonują trzy różne rzeczy. Jedno narzędzie bywa fizycznym interfejsem, drugie aplikacją na komputer, a trzecie małym programem startowym w samym układzie. W praktyce te elementy często współpracują, ale nie zastępują się nawzajem 1:1.

Najwygodniejszy układ to zwykle sprzęt + aplikacja + tryb aktualizacji w samym urządzeniu. Kiedy bootloader jest dobrze zaprojektowany, aktualizacja staje się prostsza, ale nie zawsze daje pełną kontrolę nad pamięcią i zabezpieczeniami. To prowadzi prosto do tego, jak wygląda sam proces wgrywania.

Jak przebiega wgrywanie oprogramowania do układu

W praktyce proces ma zwykle kilka stałych kroków. Najpierw powstaje plik wynikowy, czyli gotowy wsad skompilowany z projektu. Potem łączę komputer z układem przez odpowiedni interfejs, a narzędzie identyfikuje chip, czyści pamięć, zapisuje nową zawartość i sprawdza, czy wszystko zgadza się bit po bicie.

1. Przygotowanie pliku - po kompilacji zostaje najczęściej plik HEX, BIN albo ELF. HEX i BIN to obrazy pamięci, a ELF dodatkowo niesie informacje przydatne w debugowaniu.
2. Połączenie z układem - najczęściej przez JTAG, SWD, UART albo przez tryb USB DFU, czyli aktualizację firmware przez USB. JTAG to starszy i rozbudowany interfejs debugowania, a SWD jest jego prostszym, dwupinowym wariantem dla wielu układów ARM.
3. Zapis i weryfikacja - dobre narzędzie nie tylko wgrywa dane, ale też porównuje wynik z plikiem źródłowym. Bez tego łatwo przeoczyć uszkodzony kabel, zbyt niskie napięcie albo błąd w połączeniu.
4. Ustawienie bitów konfiguracyjnych - w niektórych układach trzeba jeszcze ustawić fuse bits albo option bytes, czyli bity konfiguracyjne wpływające między innymi na zegar, zabezpieczenia i sposób startu urządzenia.

Najważniejszy detal jest banalny, ale kosztowny, gdy się go zlekceważy: nie każdy układ wspiera ten sam sposób komunikacji. UART bywa wygodny przy serwisie, SWD sprawdza się przy rozwoju, a w sprzętach końcowych często trzeba wejść w tryb bootloadera albo użyć dedykowanych padów testowych. Gdy już wiesz, jak to działa technicznie, łatwiej ocenić, które oprogramowanie rzeczywiście ma sens w codziennej pracy.

Jakie aplikacje najczęściej spotyka się w praktyce

Tu liczy się nie nazwa, tylko zakres funkcji. Dobre oprogramowanie powinno pozwalać odczytać układ, zapisać pamięć, zweryfikować wynik, obsłużyć różne interfejsy i najlepiej dać się uruchomić również z wiersza poleceń. Wiele projektów zaczyna się w GUI, ale kończy na automatyzacji, bo to ona oszczędza czas przy powtarzalnych zadaniach.

W ekosystemie STM32CubeProgrammer od STMicroelectronics jest dobrym przykładem narzędzia typu all-in-one: obsługuje odczyt, zapis i weryfikację pamięci przez JTAG, SWD oraz tryby bootloadera, a do tego działa na kilku systemach operacyjnych. Z kolei MPLAB IPE od Microchip celuje w prostą obsługę produkcyjną i stanowiskową, co w praktyce przydaje się wtedy, gdy operator ma wykonać jedną powtarzalną czynność bez zaglądania w szczegóły projektu.

Podobnie działają też inne oficjalne narzędzia producentów, na przykład UniFlash, które łączą GUI, CLI i automatyzację. I to jest kierunek, który dziś widzę najczęściej: mniej ręcznego klikania, więcej powtarzalności, logowania i możliwości wdrożenia procesu na kilku stanowiskach jednocześnie. Właśnie dlatego przy wyborze zwracam uwagę nie tylko na to, czy aplikacja się uruchamia, ale też czy da się ją wpiąć w realny workflow.

Jeśli masz jednorazowy projekt, wygodne okno programu może wystarczyć. Jeśli jednak robisz serię urządzeń, naprawiasz sprzęt albo chcesz aktualizować firmware w sposób powtarzalny, wtedy przewagę daje narzędzie, które nie kończy się na przycisku „wgraj”. To płynnie prowadzi do wyboru właściwego rozwiązania dla konkretnego przypadku.

Jak dobrać właściwe rozwiązanie do projektu

Wybór warto zacząć od scenariusza użycia, a nie od katalogu produktów. Innego zestawu potrzebuję do prototypu na biurku, innego do serwisu, a jeszcze innego do krótkiej serii produkcyjnej. Z mojego doświadczenia najczęściej przegrywa nie cena, tylko brak zgodności z konkretną rodziną układów albo brak wygodnego recovery.

• Zgodność z rodziną układów - najpierw sprawdzam, czy narzędzie obsłuży dokładnie ten mikrokontroler, pamięć lub kontroler.
• Napięcie I/O - jeśli target działa przy 3,3 V albo 5 V, interfejs musi to wspierać, bo inaczej komunikacja będzie niestabilna lub ryzykowna dla układu.
• Tryb pracy - czy ma działać ręcznie, czy w skrypcie i na linii produkcyjnej.
• Bezpieczeństwo - obsługa lock bits, odczytu zabezpieczonego i odzyskiwania po błędnym flashu.
• Wsparcie systemowe - Windows, Linux, macOS, bo to wciąż potrafi zadecydować o wygodzie pracy.

Tani adapter, który nie obsługuje twojego chipa, nie jest oszczędnością. To zwykle tylko dodatkowy zakup. Jeśli masz na myśli konkretne urządzenie, warto najpierw sprawdzić dokumentację układu i sposób jego startu, bo czasem ważniejsze od samej nazwy narzędzia jest to, czy potrafi wejść w tryb awaryjny i odczytać poprawny identyfikator układu. Najpierw to, potem cena.

Najczęstsze błędy i ograniczenia, które wychodzą dopiero w praktyce

Z mojej strony największe problemy nie biorą się zwykle z samego oprogramowania, tylko z połączenia, zasilania i założeń. Narzędzie może być dobre, a i tak cały proces kończy się fiaskiem, jeśli na płytce brakuje wspólnej masy albo ktoś zapomniał o pinie resetu.

• Brak wspólnej masy - bez niej sygnały potrafią wyglądać poprawnie na schemacie, ale nie działają w praktyce.
• Zły tryb startu - część układów wymaga ustawienia odpowiednich pinów boot lub recovery, zanim da się je zaprogramować.
• Brak weryfikacji po zapisie - sam zapis niczego nie gwarantuje, jeśli nie sprawdzisz wyniku.
• Blokada pamięci zbyt wcześnie - po aktywacji zabezpieczeń odczyt może być już niemożliwy, więc kopię warto zrobić wcześniej.
• Założenie, że narzędzie jest uniwersalne - wiele adapterów działa świetnie z jedną rodziną układów, a z inną w ogóle nie rusza.
• Niestabilne zasilanie lub zbyt długie przewody - przy szybszych interfejsach to częsta przyczyna losowych błędów.

Jest też twardsza granica: część sprzętów ma zamknięty tryb serwisowy, a producent wymaga własnego narzędzia, podpisanego obrazu albo specjalnej sekwencji aktualizacji. Wtedy problemem nie jest sam zapis pamięci, tylko dostęp do właściwej procedury. W urządzeniach domowych i elektronice użytkowej to zdarza się częściej, niż wielu osobom się wydaje, zwłaszcza gdy urządzenie zostało zaprojektowane z myślą o kontroli serwisowej.

Co realnie daje dobrze dobrane narzędzie do programowania

Jeśli pracujesz nad prototypem, zwykle wystarczy lekki zestaw z czytelnym GUI i podstawową weryfikacją. Jeśli robisz serwis, ważniejsze będą logi, odzyskiwanie po błędzie i dostęp do trybu awaryjnego. Jeśli prowadzisz produkcję, wygrywa automatyzacja, bo to ona ogranicza pomyłki i skraca czas stanowiska.

Najbardziej praktyczna rada, jaką mogę tu zostawić, brzmi prosto: najpierw sprawdź rodzinę układu, interfejs i dokumentację serwisową, dopiero potem patrz na cenę. W elektronice to zwykle nie „sprzęt do wszystkiego”, tylko dobrze dobrany zestaw rozwiązuje problem. I właśnie tego szuka się najczęściej, gdy trzeba wgrać firmware, odratować urządzenie albo uporządkować proces aktualizacji w całej serii sprzętów.
