Pliki DWG potrafią wyglądać niepozornie, ale w praktyce zawierają znacznie więcej niż same linie i kształty. W tym artykule pokazuję, czym ten format różni się od zwykłego rysunku, jakie oprogramowanie sprawdza się do podglądu, edycji i konwersji oraz jak uniknąć problemów przy wymianie plików między wersjami programu. To temat ważny szczególnie wtedy, gdy chcesz po prostu otworzyć projekt bez utraty danych albo dobrać narzędzie, które nie będzie przeszkadzać w pracy.
Najkrótsza droga do pracy z plikami DWG
- DWG to własnościowy format CAD, a nie zwykły obraz czy PDF.
- Do pełnej edycji najlepiej sprawdzają się programy z natywną obsługą tego formatu, takie jak AutoCAD, BricsCAD czy DraftSight.
- Do szybkiego podglądu i prostych kontroli wystarczą darmowe narzędzia, na przykład Autodesk Viewer albo DWG TrueView.
- LibreCAD nadaje się do prostych zadań 2D, ale jego obsługa DWG jest ograniczona.
- Najczęstsze problemy wynikają z różnic wersji, brakujących referencji zewnętrznych i niezgodnych czcionek lub stylów wydruku.
- Przy wysyłce pliku lepiej dołączyć także PDF i paczkę zależności niż liczyć na to, że odbiorca otworzy wszystko z marszu.
Czym jest format DWG i co przechowuje
To zamknięty format plików używany w CAD do przechowywania rysunków 2D i modeli 3D, ale także całej struktury roboczej projektu. W środku mogą być warstwy, bloki, opisy, wymiary, układy arkuszy, odniesienia do zewnętrznych plików i inne dane, które mają znaczenie dopiero wtedy, gdy projekt zaczyna żyć poza jednym komputerem.
Ja patrzę na taki plik jak na kontener roboczy, a nie gotowy obraz. Jeśli ktoś otworzy go w niewłaściwym narzędziu, może zobaczyć tylko część informacji albo zgubić elementy potrzebne do dalszej pracy. To właśnie dlatego wybór programu ma tu większe znaczenie niż przy zwykłych dokumentach biurowych.
W praktyce najważniejsze jest jedno: nie każdy program rozumie ten format w takim samym zakresie. To prowadzi prosto do pytania, które narzędzia rzeczywiście nadają się do pracy, a które służą tylko do szybkiego podglądu. Właśnie od tego zacznę dalej.

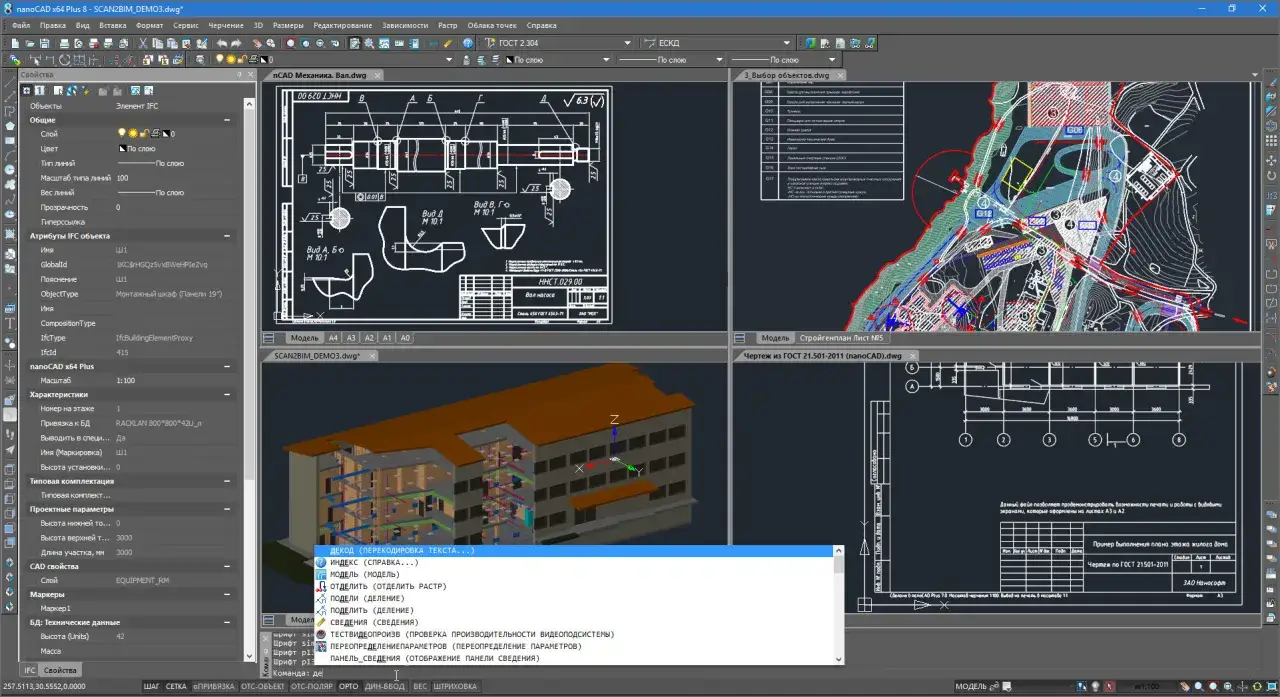

Jakie programy naprawdę otwierają i edytują takie pliki
Najprościej dzielę to na trzy grupy: pełne środowiska do pracy, lekkie narzędzia do przeglądania oraz programy do konwersji. Taki podział od razu pokazuje, że nie ma jednego uniwersalnego wyboru dla wszystkich.
- AutoCAD - pełna, natywna praca z plikami DWG, rozbudowana edycja 2D i 3D, duży ekosystem dodatków. To wybór dla osób, które pracują na rysunkach codziennie i nie chcą kompromisów.
- BricsCAD - bardzo mocna alternatywa dla użytkowników przyzwyczajonych do pracy w DWG, z naciskiem na kompatybilność i podobny sposób obsługi. Dobrze sprawdza się tam, gdzie liczy się migracja z AutoCAD bez szoku organizacyjnego.
- DraftSight - narzędzie nastawione na tworzenie, edycję, podgląd i współdzielenie rysunków 2D i 3D. Dobre, gdy zespół chce znanego układu poleceń i elastycznego modelu licencjonowania.
- LibreCAD - darmowy i lekki program do 2D. Przy prostych zadaniach wystarcza, ale trzeba pamiętać, że obsługa DWG jest ograniczona i nie zastępuje pełnego środowiska CAD.
- Autodesk Viewer i DWG TrueView - rozwiązania do podglądu i konwersji. To świetna opcja, gdy trzeba tylko sprawdzić rysunek, porównać wersje albo przygotować plik do dalszego przekazania.
- ODA File Converter - narzędzie wyspecjalizowane w konwersji między wersjami i formatami. Nie służy do projektowania, ale bywa bardzo przydatne, gdy starsze oprogramowanie nie radzi sobie z nowszym zapisem.
Ta mapa narzędzi jest ważna, bo od razu oddziela edycję od podglądu. Gdy to rozdzielisz, dużo łatwiej dobrać oprogramowanie do realnego zadania, a nie do samej nazwy formatu.
Które oprogramowanie wybrać do swojego scenariusza
Gdy ktoś pyta mnie o wybór programu, nie zaczynam od marki, tylko od tego, co użytkownik ma robić z rysunkiem. Inne potrzeby ma osoba, która tylko przegląda dokumentację, a inne zespół projektowy, który codziennie poprawia setki elementów i wymienia pliki z klientami.
| Narzędzie | Najmocniejsza strona | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| AutoCAD | Pełna, natywna obsługa DWG, rozbudowana edycja 2D i 3D, dojrzały ekosystem | Wyższy koszt, większa złożoność, niepotrzebny do bardzo prostych zadań | Profesjonalna dokumentacja, złożone projekty, praca zespołowa |
| BricsCAD | Natywna praca z DWG i bardzo dobra kompatybilność z typowym workflow AutoCAD | Nie wszystko działa identycznie jak w AutoCAD, trzeba sprawdzić dodatki i procedury | Gdy chcesz pełne CAD, ale szukasz alternatywy i łagodniejszej migracji |
| DraftSight | Wygodna edycja 2D i 3D, znane komendy, sensowny wybór dla zespołów | Licencja jest płatna, warto sprawdzić, czy odpowiada konkretnemu workflow | Gdy pracujesz w środowisku podobnym do klasycznego CAD i chcesz szybszego wdrożenia |
| LibreCAD | Darmowe, open source, lekkie i dobre do 2D | Obsługa DWG jest ograniczona, brak pełnego 3D | Proste rysunki 2D, nauka podstaw, praca z ograniczonym budżetem |
| Autodesk Viewer / DWG TrueView | Darmowy podgląd, szybka weryfikacja i konwersja | Brak pełnej edycji projektu | Kontrola pliku, akceptacja wizualna, szybka weryfikacja zgodności |
| ODA File Converter | Konwersja do starszych wersji i między formatami | Nie jest edytorem | Gdy trzeba dostarczyć plik do starszego środowiska lub zamienić go na DXF |
Jeśli miałbym to ująć jednym zdaniem, powiedziałbym tak: do podglądu nie kupuje się ciężkiego CAD-u, a do poważnej edycji nie warto polegać na samym viewerze. To rozróżnienie oszczędza czas, pieniądze i sporo frustracji, zwłaszcza w pracy zespołowej.
Najczęstsze problemy z kompatybilnością i jak je obejść
Najwięcej kłopotów nie bierze się z samego pliku, tylko z różnicy między tym, w jakiej wersji został zapisany, a tym, co potrafi otworzyć odbiorca. Jak podaje Autodesk, nowsze wydania są zwykle zgodne w przód, ale zapis z najnowszej wersji nie zawsze otworzy się poprawnie w starszym oprogramowaniu.
- Różnice wersji - jeśli odbiorca używa starszego programu, zapis w nowszym formacie może się po prostu nie otworzyć albo otworzyć częściowo.
- Brakujące xrefy - odniesienia zewnętrzne do innych rysunków, obrazów lub podkładów potrafią zniknąć, jeśli nie zostaną wysłane razem z plikiem głównym.
- Czcionki i style wydruku - brak SHX, CTB albo STB często powoduje przesunięcia tekstu, inne grubości linii albo nieczytelny wydruk.
- Limity starszych formatów - zapis do formatu 2007 i wcześniejszego nie obsługuje obiektów większych niż 256 MB, więc bardzo ciężkie rysunki mogą wymagać uproszczenia.
- Ostrzeżenia TrustedDWG - komunikat nie zawsze oznacza katastrofę, ale sygnalizuje, że plik mógł zostać zapisany przez aplikację spoza środowiska Autodesk lub RealDWG.
W praktyce najskuteczniejsze jest proste podejście: najpierw sprawdzam wersję pliku, potem zależności, a dopiero na końcu samą zawartość graficzną. To porządkuje pracę i zmniejsza ryzyko, że problem pojawi się dopiero po stronie klienta lub wykonawcy.
Jak bezpiecznie przekazać rysunek klientowi lub podwykonawcy
Przy wymianie plików stosuję zasadę, że oryginał zostaje u mnie, a do wysyłki idzie kopia przygotowana pod odbiorcę. To banalne, ale bardzo skuteczne, bo zmniejsza ryzyko przypadkowego nadpisania ważnego projektu.
- Sprawdź, w jakiej wersji pracuje druga strona i czy potrzebuje pełnej edycji, czy tylko podglądu.
- Jeśli odbiorca ma starsze oprogramowanie, zapisz kopię do starszego formatu zamiast liczyć na automatyczną zgodność.
- Dołącz wszystkie zależności: xrefy, obrazy, czcionki, pliki stylów wydruku i inne zasoby, których rysunek potrzebuje do poprawnego wyświetlenia.
- Otwórz paczkę w niezależnym viewerze i sprawdź, czy nic nie zniknęło, nie przesunęło się i nie straciło skali.
- Do akceptacji dołącz PDF, ale traktuj go jako kopię kontrolną, nie jako plik roboczy do dalszej edycji.
Najlepszy efekt daje połączenie dwóch rzeczy: porządnego przygotowania pliku i jasnego ustalenia, po co on w ogóle jest wysyłany. Jeśli ma służyć do edycji, musi być kompletny; jeśli do akceptacji, ważniejsza będzie czytelność niż pełna struktura robocza.
Co naprawdę decyduje o dobrym wyborze programu
Wybór narzędzia do pracy z tym formatem sprowadza się do jednego pytania: czy chcesz pracować na rysunku, czy tylko go otwierać i oceniać. To brzmi prosto, ale właśnie tu najczęściej pojawia się błąd, bo wiele osób kupuje zbyt ciężki program do prostego podglądu albo próbuje edytować złożony projekt w narzędziu, które nie zostało do tego stworzone.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, powiedziałbym tak: trzymaj osobno plik roboczy, kopię do wysyłki i wersję do akceptacji. Taki porządek sprawia, że format przestaje być problemem, a staje się po prostu częścią dobrze ustawionego procesu.
Wtedy łatwiej dobrać program, uniknąć konfliktów wersji i nie tracić czasu na poprawianie rysunku, który od początku był przygotowany nie pod to zadanie, co trzeba.
